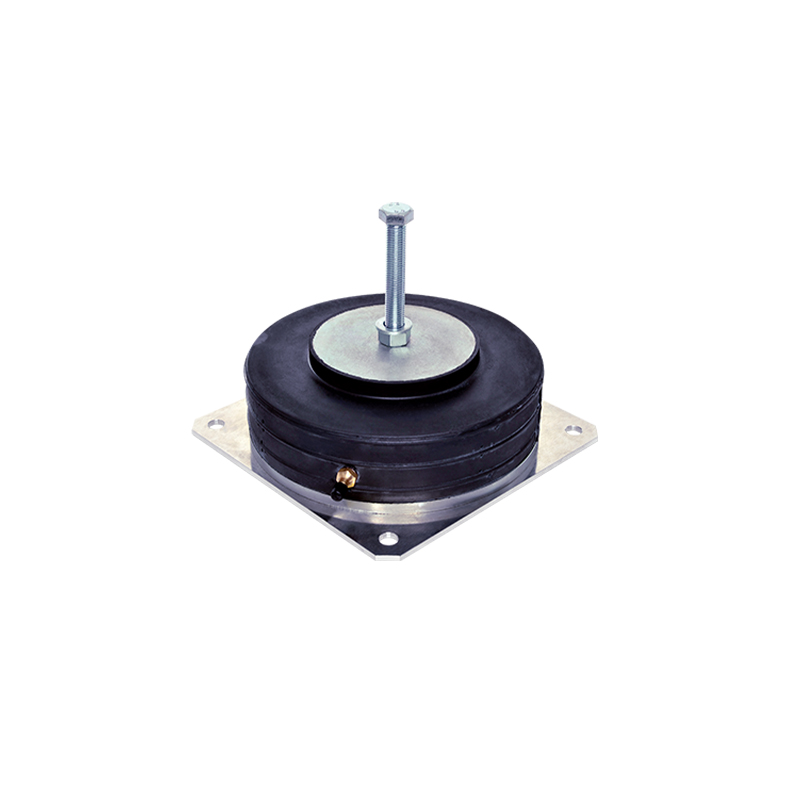

SLM-A/B空气弹簧

SLM-A/B空气弹簧的概况 -

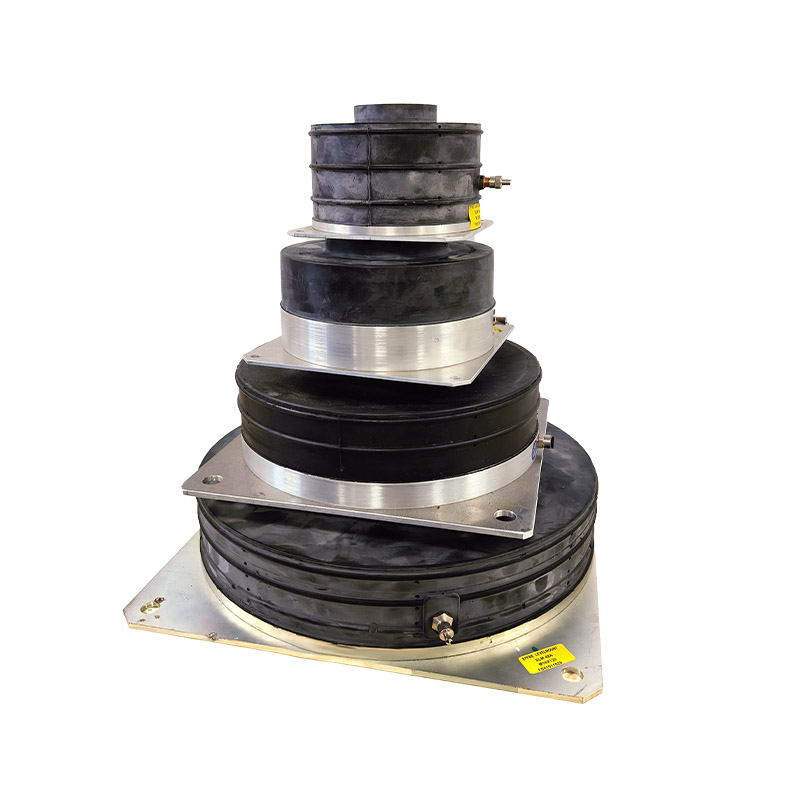

弹性体-金属组合，带可螺丝固定的底板，弹性材料制成的气体腔室，用钢圈加固，10 种规格尺寸。

应用领域：

测量机、平面工作台、设备基础、压力机、自动剪板机、咬合机、压缩机、风扇和空调等。
SLM-A/B空气弹簧的优势 +

产品性能：
➤ 低频主动或被动减震

➤ 垂直和水平刚度约为 1：1

➤ 振动隔离

➤ 冲击吸收

➤ 结构性隔音

➤ 无需锚固安装

➤ 可在不充气状态下工作

➤ 负载范围：0.2‒100 kN

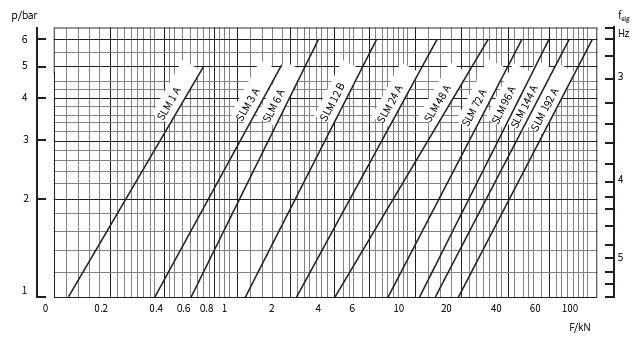

➤ 固有频率(静态)：3 ‒ 5 Hz

➤ 固有频率(静态)：不充气 8 Hz
SLM-A/B空气弹簧的性能 +

材料
➤ 高弹性的氯丁橡胶主体，耐油且不易老化

➤ 负载板和底板：

- SLM 1 ‒ 12 铝板

- SLM 24 ‒ 192 镀锌钢板

➤ 8.8 级镀锌螺栓

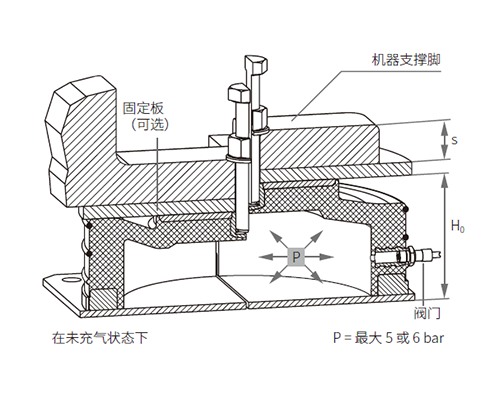

调平范围：调平范围 ± 5 - 6 mm ，气压控制

可选配件

自动调平控制：

➤ 机械- 气动版本

➤ 电动- 气动版本

( 可设定复位时间和精度)

自动监测压力，减少了维护：搭配SLM H90 IC 控制系统

交货范围：带六角头螺栓的空气弹簧

配件：安装板

在机器底部面积较小的情况下，安装板将平面载荷分布在元件的整个区域

SLM-A/B空气弹簧的指标 +

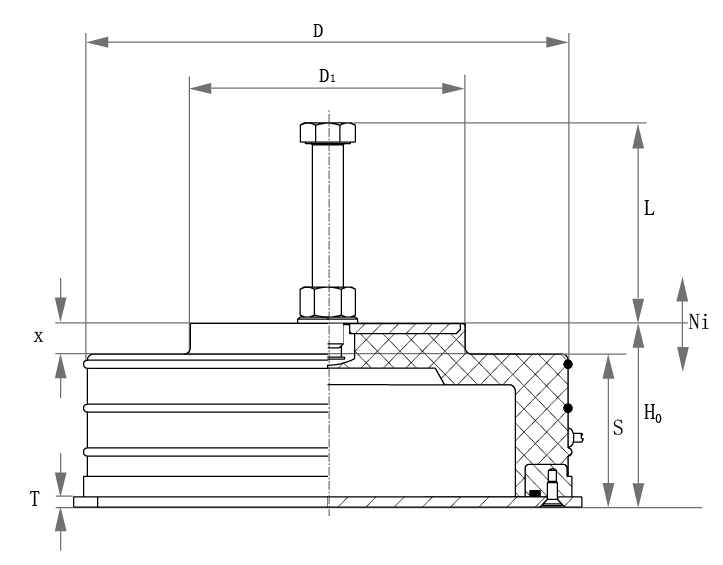

SLM-A/B空气弹簧(图1)

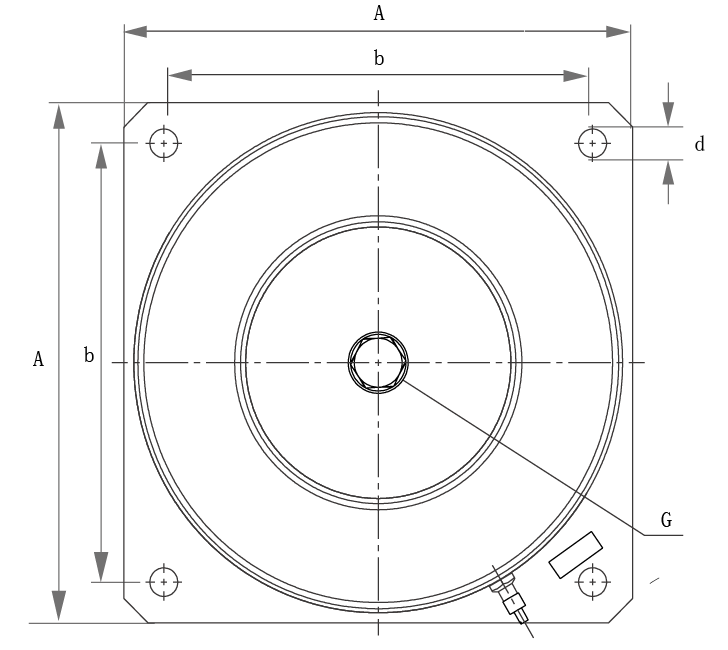

SLM-A/B空气弹簧(图2)

SLM系列	直径 D	安装高度 H0	底座尺寸 D1	支撑面螺纹孔大小 G	总长 L	机器底座厚( 最大) S	升降高度 Ni	支撑面高度X	底板宽度 A	底座孔间距b	底固定孔大小 d	底板厚度 T	重量 kg	最大负载 kN
SLM 1 A	73	65	28	M10	80	50	±5	12	75	60	7	3	0.3	0.65
SLM 3 A	105	65	52	M12	90	65	±5	12	105	89	7	3	0.5	1.8
SLM 6 A	127	90	60	M12	90	65	±6	15	130	108	7	3	1	2.8
SLM 12 B	172	90	96	M12	90	65	±6	15	175	153	7	3	2.2	6
SLM 24 A	245	90	138	M16	100	75	±6	15	255	215	14	5	7.2	13
SLM 48 A	338	90	205	M16	100	75	±6	15	343	305	14	5	14.7	26
SLM 72 A	380	91	255	M24 x 1.5	140	75	±6	17	385	310	20	6	22.5	38
SLM 96 A	468	90	300	M24	130	75	±6	15	470	406	20	6	29.3	55
SLM 144 A	550	91	360	M24 x 1.5	140	75	±6	17	555	480	20	6	46.5	76
SLM 192 A	610	90	430	M24	130	75	±6	15	610	508	20	6	52.5	100

单位=mm L=螺栓长度
