橡胶减震器-STABIFLEX

橡胶减震器-STABIFLEX

橡胶减震器-STABIFLEX的概况 -

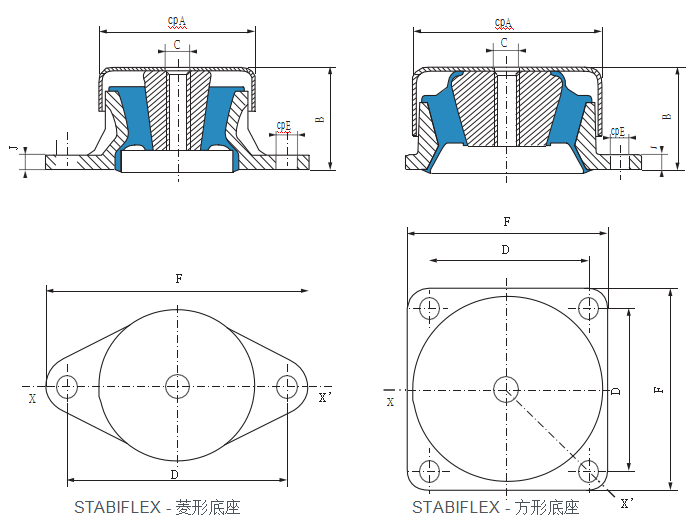

该类产品由一个圆锥形的橡胶弹性体和内外 2 个金属件组成。中心孔为螺纹孔，2 孔的菱形或者 4 孔的方形安装底座，底部粘有天然橡胶和防滑珠，杯状的顶盖可以保护橡胶体和分配载荷。

推荐：
为了不影响减振效果，所有的外部连接必须是柔性的。该产品必须垂直安装，所承受载荷方向沿轴向。

应用场景：

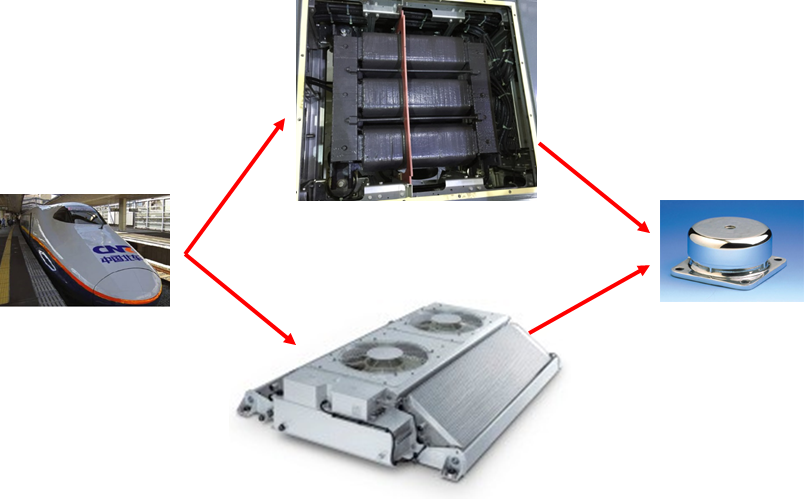

（1）市场：轨道交通

应用：变压器隔振

空调机组隔振

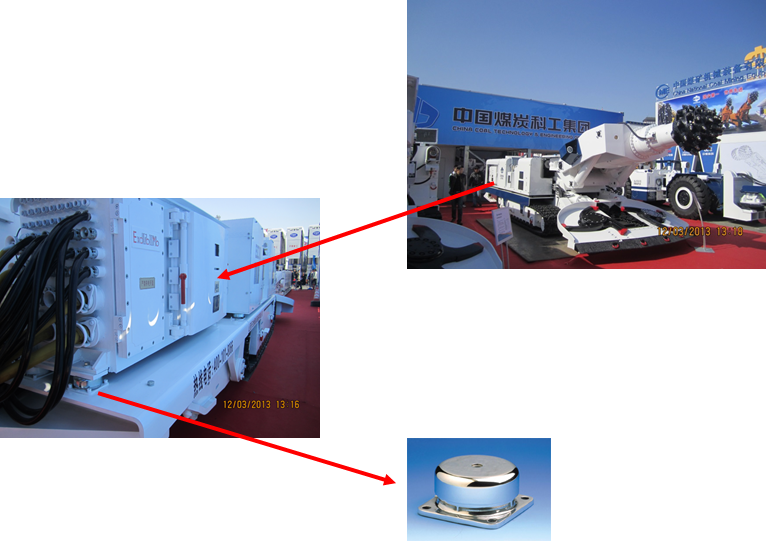

（2）市场：矿山机械

应用：电控箱隔振
橡胶减震器-STABIFLEX的优势 +

➤ 设备可直接放置于地面。

➤ 安装速度快。

➤ 便于设备移动。

➤ 保护橡胶不受有害液体侵蚀。

➤ 选择范围广：Stabiflex 有 5 类不同结构尺寸的产品，每类产品各有 3 种不同硬度可选，

➤ 可根据载荷和外部激励进行优选组合。

➤ 进行优选组合。

橡胶减震器-STABIFLEX的性能 +

技术特点：

➤ 5 种不同尺寸规格

➤ 14 种不同承载型号

➤ 小承载 10 kg

➤ 大承载 1800 kg

➤ 固有频率 6-11 Hz

➤ 径向垂向刚度比 (2~3) :1

➤ 胶料：天然橡胶

➤ 工作温度：-40℃ ~ 82℃

运行特征：

该产品的设计有以下几个基本特征：

➤ 径向刚度是轴向刚度的 2 - 3 倍

➤ 橡胶同时承受压缩和剪切作用力

➤ 对于冲击和过载有良好的缓冲作用

➤ 防滑（可直接放置在地板上）

型号	标准静态载荷 (daN)	变形量 (mm)	硬度 (Shore A)
型号	标准静态载荷 (daN)	变形量 (mm)	硬度 (Shore A)
530603	10 - 42	3,5	45
530603	15 - 60	3	60
530613	20 - 93	3,5	45
530603	30 - 125	4	75
530613	40 - 165	3,5	60
530622	50 - 210	5	45
530613	65 - 260	3	75

型号	标准静态载荷 (daN)	变形量 (mm)	硬度 (Shore A)
型号	标准静态载荷 (daN)	变形量 (mm)	硬度 (Shore A)
530622	65 - 275	4,5	60
530622	95 - 380	3,5	75
530642	110 - 450	8	45
530642	175 - 700	8	60
530652	250 - 1000	8	45
530652	325 - 1300	8	60
530652	450 - 1800	8	75

橡胶减震器-STABIFLEX(图1)

橡胶减震器-STABIFLEX的指标 +
