S-WP(R)-V 钢弹簧（粘滞阻尼）减震器 S-WPV(R)-2071.../32

S-WP(R)-V 钢弹簧（粘滞阻尼）减震器 S-WPV(R)-2071.../32的概况 -

VICODA 弹簧元件主要用于电站内的机械隔振，例如涡轮表、给水泵等。它们提供静载荷的支撑，并减少动载荷向基础的传递。VICODA 弹簧元件通常由三个主要部件组成：上下壳体、螺旋螺旋弹簧和粘弹性阻尼器。系统频率通常在 2 ~ 7 Hz 之间。

弹簧元件的基本设计是由一组螺旋形钢压缩弹簧组成，压缩弹簧连接在一个顶部和底部的板上。一般来说，由于钢构件的自然材料阻尼，弹簧元件的阻尼特性非常低。当需要更高的阻尼特性时，粘性阻尼元件可以集成到弹簧元件中。弹簧元件的一个重要特性是能够将其锁定在预定的压缩水平（预加载）。预加载的弹簧元件安装在锁定位置，从而起到坚实支撑的作用。在安装结束时（可能是重型机械的安装），弹簧元件被激活：它们被解锁。从那一刻起，装置就起到了振动控制元件的作用。

应用领域：

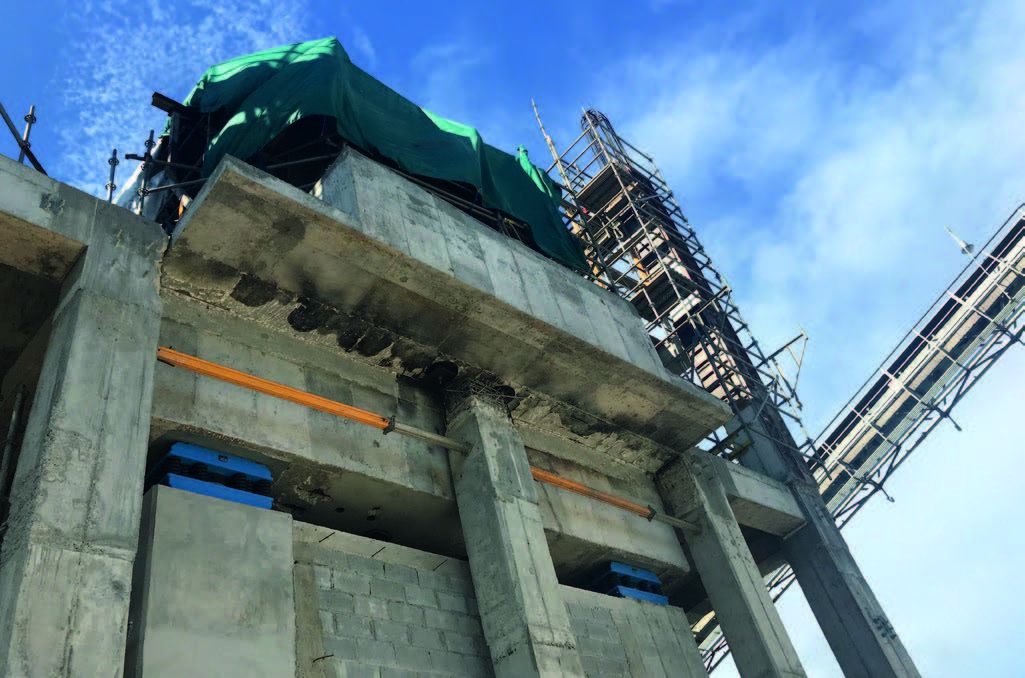

➤ 涡轮 / 涡轮组弹性基础

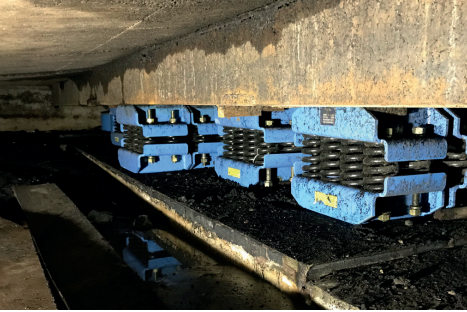

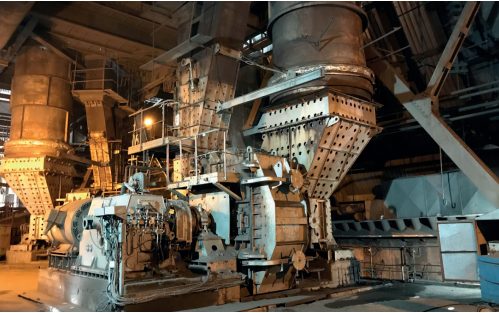

➤ 磨煤机弹性基础

➤ 风机/鼓风机的弹性基础

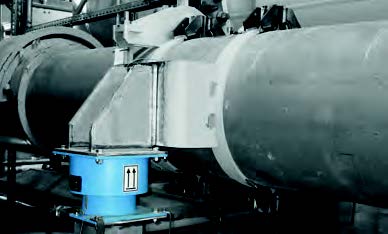

➤ 冷凝器安装
S-WP(R)-V 钢弹簧（粘滞阻尼）减震器 S-WPV(R)-2071.../32的优势 +

VICODA^® 产品组合涵盖了电站内基础隔离的大多数典型应用以及冷凝器的安装。通过在一个应用中组合一组VICODA® 弹簧元件，可实现最佳设置。
S-WP(R)-V 钢弹簧（粘滞阻尼）减震器 S-WPV(R)-2071.../32的性能 +

VICODA^® 弹簧元件有无附加阻尼元件。在没有阻尼的情况下，元件的负载范围从126 kN ~ 2096 kN，阻尼负载高达 1300 kN。

S-WPV-2071
型号	额定载荷[kN]	垂直刚度 [kN/mm]	水平刚度[kN/mm]	高度 [mm]			阻尼参数[kNs/m]

				H0	Hn	Hb	dv	dh

S-WPV-2071-14.00/32	745	23.27	3.7	560	528	514	300	800
S-WPV-2071-15.00/32	798	24.94	3.96
S-WPV-2071-16.00/32	851	26.6	4.22
最大重量约： 555 kg

S-WPVR-2071

型号	额定载荷[kN]	垂直刚度 [kN/mm]	水平刚度[kN/mm]	高度 [mm]

				H0	Hn	Hb

S-WPVR-2071-17.00/32	912	28.5	4.4	560	528	514
S-WPVR-2071-18.00/32	957	29.9	4.8
最大重量约： 490 kg
