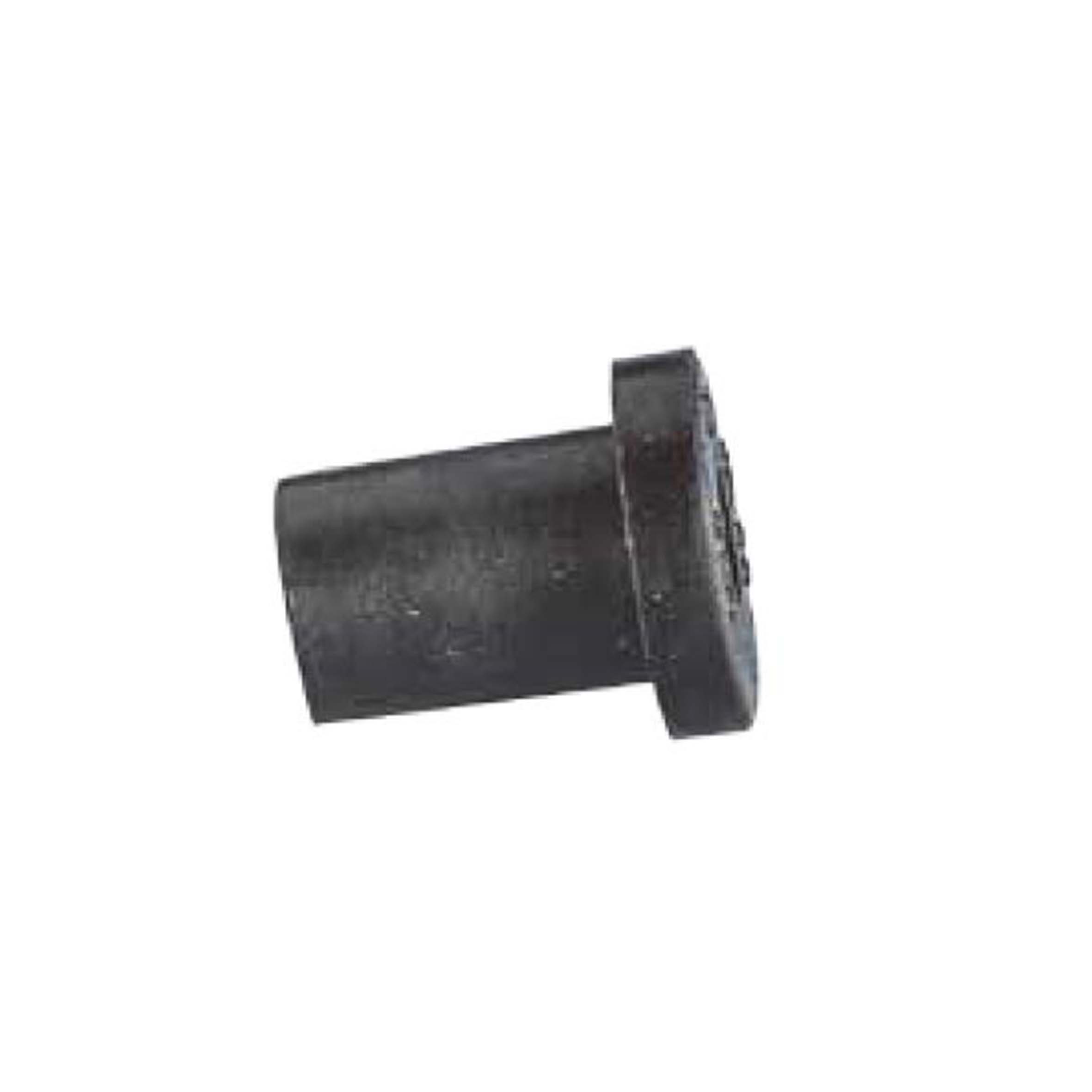

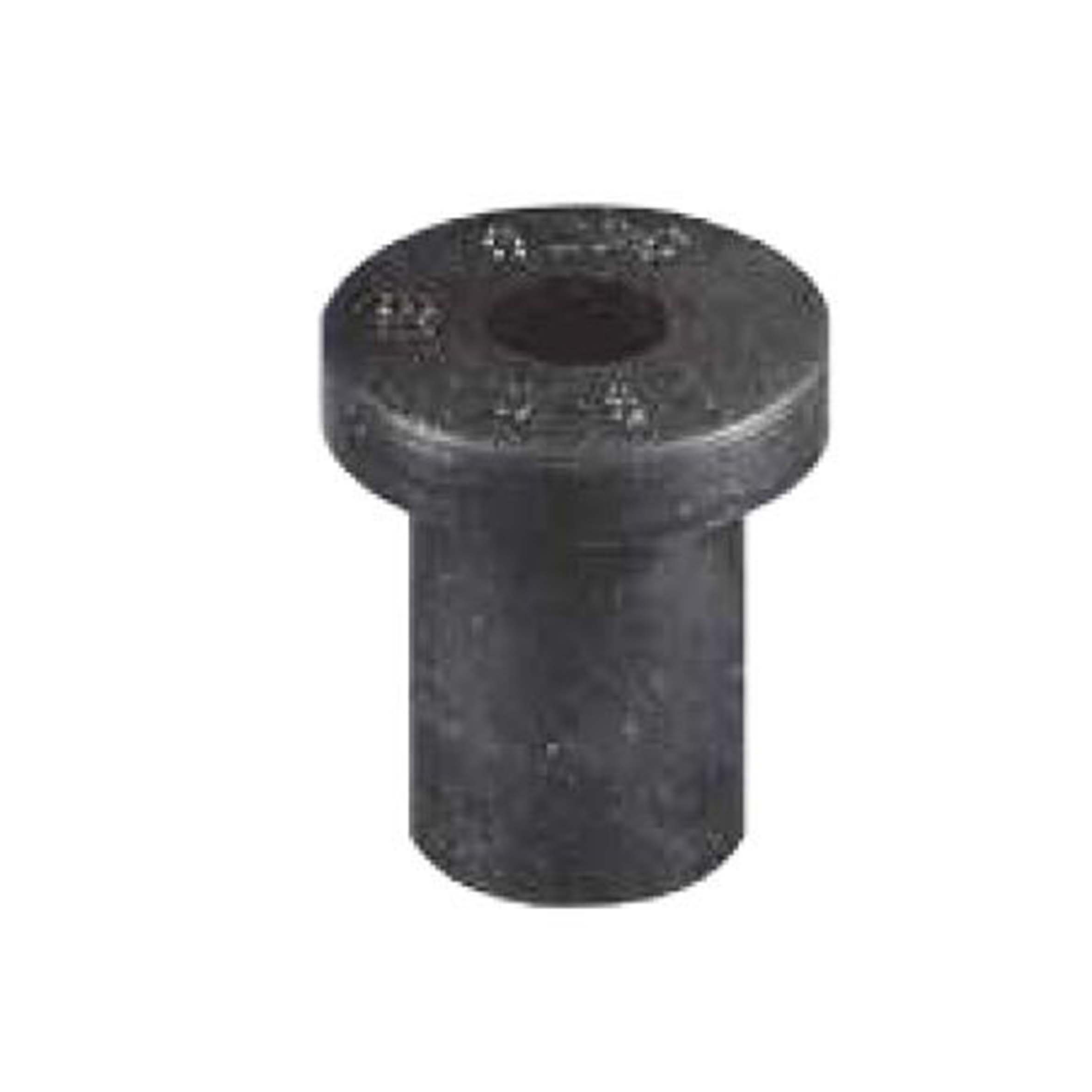

橡胶减震器 FLEX-LOC

橡胶减震器 FLEX-LOC的概况 -

FLEX-LOC 适用于安装板、框架、发动机、风机、电子设备和电脑等。与其它紧固件不同，该产品还具有吸收结构传递噪声的功能。该产品固定方式灵活，耐油和大部分溶剂，抗老化性能好。
橡胶减震器 FLEX-LOC的优势 +

产品优势：

将正常结构频率的振动能量减小 80%。简单经济。

➤ 简单经济

➤ 便于安装

➤ 重量轻
橡胶减震器 FLEX-LOC的性能 +

设计特征：
➤ 橡胶工作方式：

压缩 (轴向)

剪切(径向)

➤ 压缩/剪切（根据产品的固定方法而定）

橡胶减震器 FLEX-LOC的指标 +

技术参数：

尺寸

橡胶减震器 FLEX-LOC(图1)

Paulstra 型号	Barry Controls* 型号	螺母	cp A (mm)	cp B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
Paulstra 型号	Barry Controls* 型号	螺母	cp A (mm)	cp B (mm)	C (mm)	D (mm)	E (mm)	F (mm)
530909 03	Q3	M3	9	7,2	3,4	9	2,5	8
530909 04	Q4	M4	12	9,3	4,4	11,5	3	10,5
530909 05	Q5	M5	15	10,2	5,4	14,5	3,5	13
530909 06	Q6	M6	18	12,7	6,4	17	4	15
530909 07	Q8	M8	24	16,5	8,4	22	5	19,5

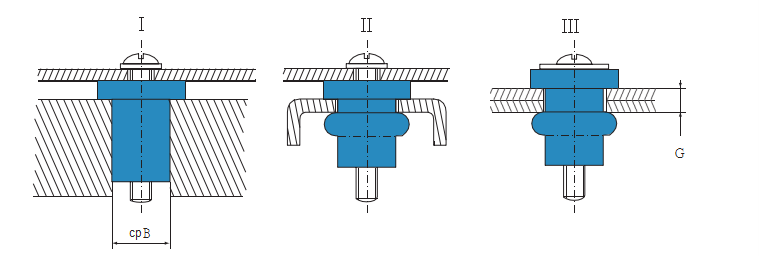

橡胶减震器 FLEX-LOC(图2)

Paulstra 型号	Barry Controls* 型号	隔离孔 cpB (mm)	底盘厚度 G (mm)	扭矩范围		静态载荷 (daN)
				扭矩范围		静态载荷 (daN)
				I (Nm)	II 或 III (Nm)	I	II 或 III
						I	II 或 III
						压缩剪切	压缩	剪切
530909 03	Q3	7,2-7,5	0,6-2,5	0,5	0,4	1	5	2,5
530909 04	Q4	9,3-9,6	0,8-3,3	0,6	0,5	1	7	3,5
530909 05	Q5	10,2-10,5	0,8-4,3	1,0	0,6	1,5	10	5
530909 06	Q6	12,7-13,0	1,5-5,0	3,5	0,9	3	14	7
530909 07	Q8	16,5-16,8	1,5-6,5	4,0	1,8	5	28	14
