弹性联轴器-Straflex

弹性联轴器-Straflex的概况 -

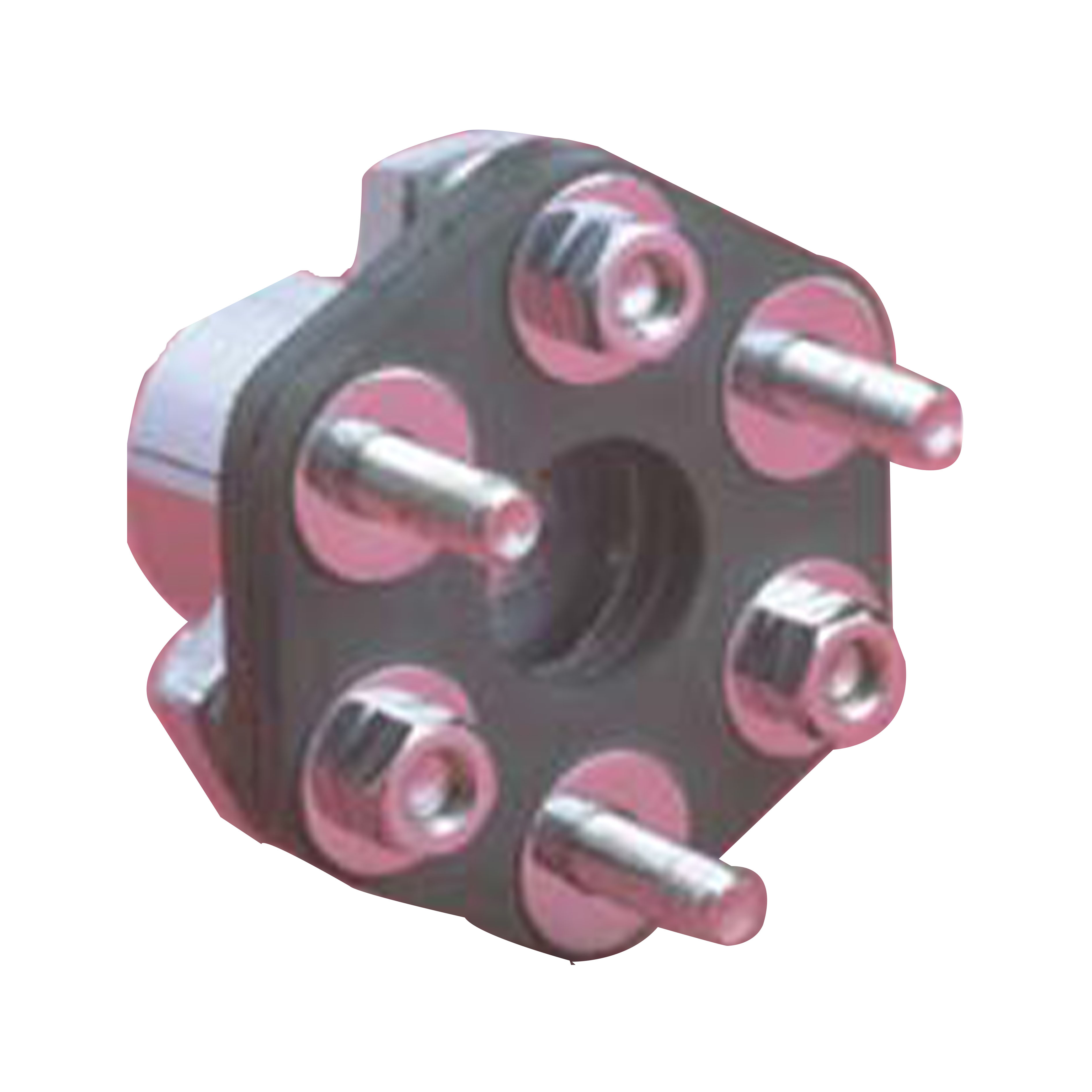

弹性元件：

① 螺纹状金属螺栓置于编织状橡胶内部。

②① 是嵌在天然橡胶中的六边形状。

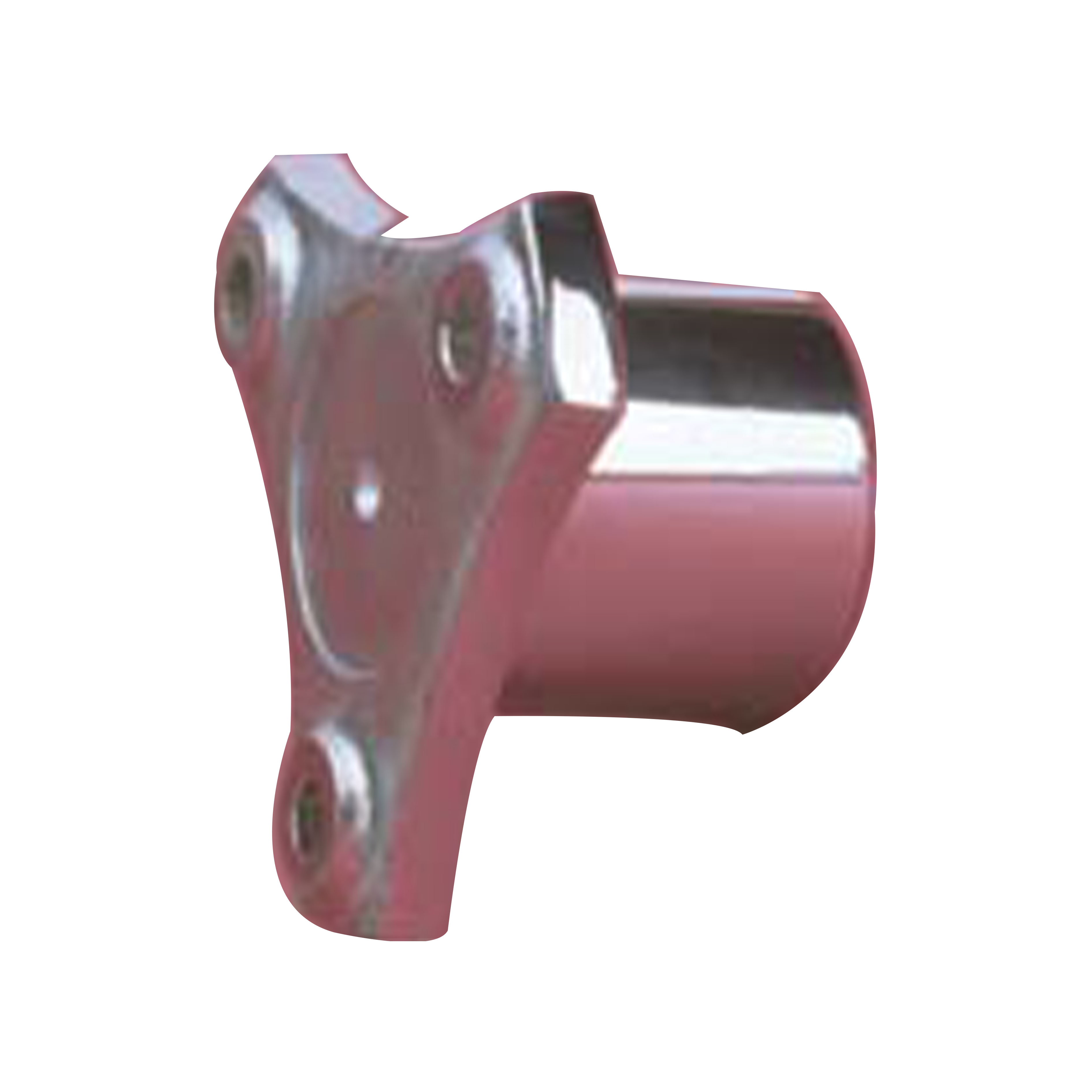

法兰：

③铸造钢。
弹性联轴器-Straflex的优势 +
STRAFLEX具有以下几个优势：

径向拆除不需要移动设备。

尺寸小。

适用于较高转速设备。

建议

增强型纺织机结构可以承受较低的不规则扭矩。
弹性联轴器-Straflex的性能 +

弹性联轴器-Straflex的指标 +

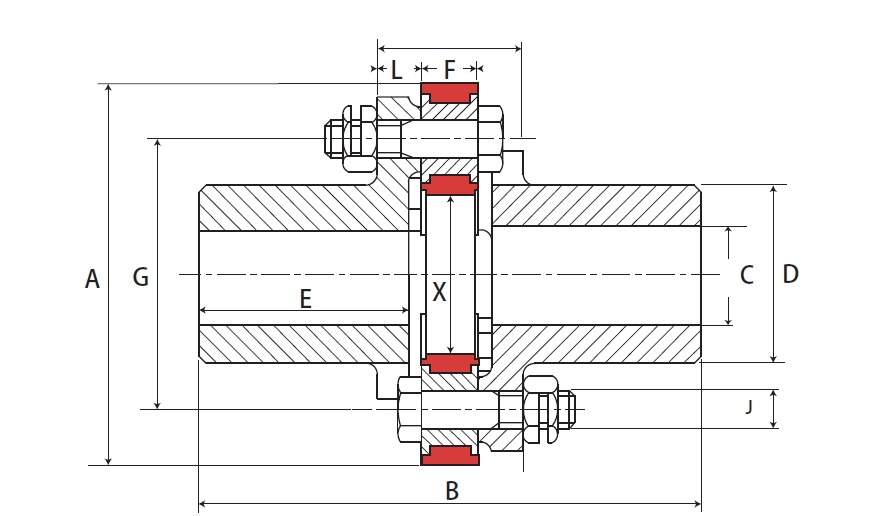

弹性联轴器-Straflex(图1)

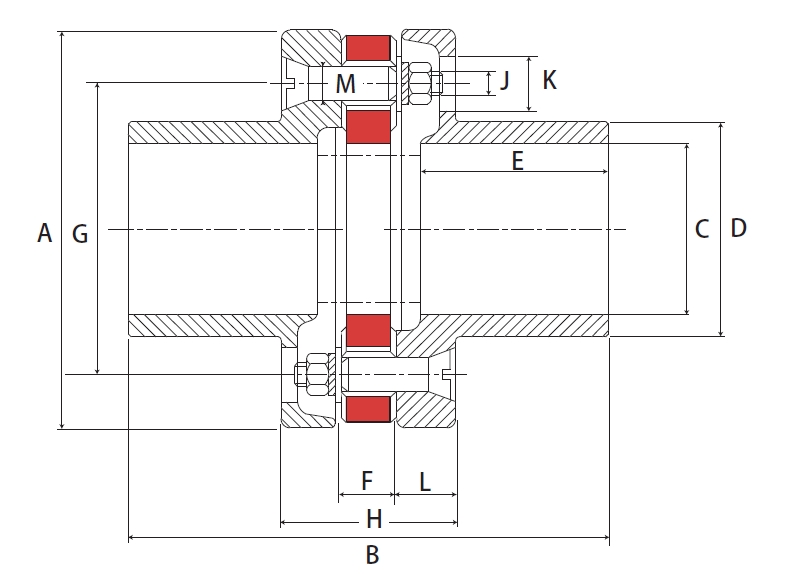

弹性联轴器-Straflex(图2)

额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	孔径C mm		A mm	B mm	D mm	E mm	产品型号	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	重量 g
额定扭矩 N.m	最大扭矩 N.m	最大转速 rpm	min	max	A mm	B mm	D mm	E mm	产品型号	F mm	G mm	H mm	J mm	K mm	L mm	M mm	X mm	重量 g
50	100	6000	-	30	78	80	43	32	635100	12	50	32	-	-	8	7.8	20	1.3
100	200	5500	-	30	94	115	42	40	635301	15	65	37	10	-	11	-	28	1.6
200	400	5000	-	40	120	158	56	66	635302	18	85	46	12	-	14	-	40	3
400	800	4500	-	48	140	171	68	70	635303	21	100	55	14	-	17	-	44	5.5
800	1600	3500	-	60	178	222	90	93	635304	26	132	68	16	-	21	-	66	12
1600	3200	2800	-	100	232	280	126	110	635305	32	170	102	14	32	35	20	86	36
3200	6400	2400	-	110	268	340	142	123	635306	42	190	130	16	37	44	24	94	50
6000	12000	2000	-	145	330	424	184	160	635307	48	240	136	16	37	44	24	120	97
