S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33

S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33的概况 -

S-UL 钢弹簧减震器 S-ULPV-2011.../33

弹簧元件被有效地用于电站内机械的隔振。涡轮工作台、给水泵等。它们提供静载的支撑，减少动载对基础的传递。

应用描述：
➤ 汽轮机弹性基础

➤ 汽轮机组弹性基础

➤ 磨煤机弹性基础

➤ 风机弹性基础

➤ 鼓风机安装冷凝器
S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33的优势 +

弹簧元件被有效地用于电站内机械的隔振。涡轮工作台、给水泵等。它们提供静载的支撑，减少动载对基础的传递。弹簧元件通常由三个主要部分组成：上、下壳体、螺旋线圈弹簧和粘弹性阻尼器。系统频率通常在 2~7 Hz 之间。

弹簧元件的基本设计由一组螺旋线圈钢压缩弹簧连接到顶部和底板。一般情况下，由于钢构件的天然材料阻尼，弹簧元件的阻尼性能很低。只要需要更高的阻尼特性，粘弹性阻尼元件就可以集成到弹簧元件中。弹簧元件的一个重要特征是能够将它们锁定在预定的压缩水平（预加载）。预装弹簧元件安装在锁定位置，从而充当固体支架。在安装结束时-可能是安装重型机械-弹簧元件被激活：它们被解锁。从那一刻起，设备就充当振动控制元件。
S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33的性能 +

本产品组合涵盖了大多数典型应用的基础隔离在电站以及安装冷凝器。通过将一组弹簧元件组合在一个应用程序中，可以实现最佳设置。弹簧元件与附加阻尼元件无关。在不阻尼的情况下，元件覆盖的载荷从126 kN~2096 kN，阻尼载荷高达 1300 kN。

S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33的指标 +

技术参数：

设计选型所需基本参数：

➤ 负载 [kN]，由支撑机的重量和负载分布决定

➤ 振动源的主要激励频率 [Hz]

➤ 操作温度 [°C] —在阻尼元件的情况下

➤ 安装尺寸 [mm] 和几何限制

H0：空载高度

Hn：额定载荷下的高度

Hb：大载荷下的高度

弹簧元件类型：S-ULPV-2011./33

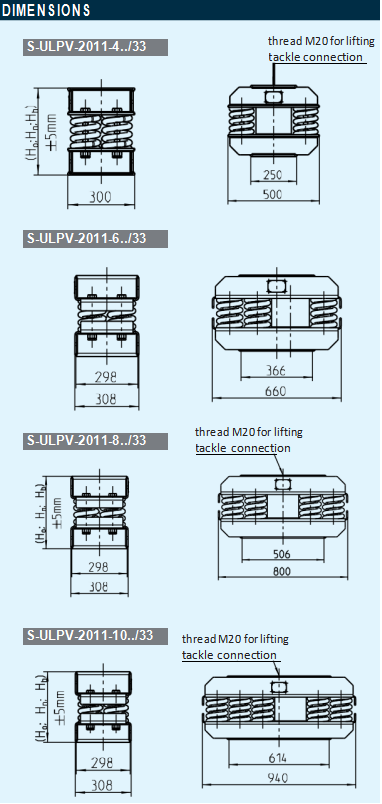

S-ULP-V 钢弹簧（粘滞阻尼）减震器 S-ULPV-2011.../33(图1)

S-ULPV-2011
型号	额定载荷 [kN]	垂直刚度[kN/mm]	水平刚度[kN/mm]	高度 [mm]			阻尼参数[kNs/m]
				高度 [mm]			阻尼参数[kNs/m]
				H0	Hn	Hb	dv	dh
				H0	Hn	Hb	dv	dh
S-ULPV-2011-4.0/33	126	3.84	4.52	390	357	346	85	170
S-ULPV-2011-4.1/33	136	4.14	4.68
S-ULPV-2011-4.2/33	146	4.44	4.84
S-ULPV-2011-4.3/33	156	4.75	5
S-ULPV-2011-4.4/33	166	5.05	5.16
S-ULPV-2011-6.0/33	190	5.76	6.78
S-ULPV-2011-6.1/33	200	6.06	6.94
S-ULPV-2011-6.2/33	210	6.36	7.1
S-ULPV-2011-6.3/33	220	6.67	7.26
S-ULPV-2011-6.4/33	230	6.97	7.42
S-ULPV-2011-6.5/33	240	7.27	7.58
S-ULPV-2011-6.6/33	250	7.57	7.74
最大重量约：130 kg
S-ULPV-2011-8.0/33	253	7.68	9.04	390	357	346	110	230
S-ULPV-2011-8.1/33	263	7.98	9.2
S-ULPV-2011-8.2/33	273	8.28	9.36
S-ULPV-2011-8.3/33	283	8.59	9.52
S-ULPV-2011-8.4/33	293	8.89	9.68
S-ULPV-2011-8.5/33	303	9.19	9.84
S-ULPV-2011-8.6/33	313	9.49	10
S-ULPV-2011-8.7/33	323	9.79	10.16
S-ULPV-2011-8.8/33	333	10.09	10.32
最大重量约：162 kg
S-ULPV-2011-10.0/33	316	9.6	11.3	390	357	346	140	300
S-ULPV-2011-10.1/33	326	9.9	11.46
S-ULPV-2011-10.2/33	336	10.2	11.62
S-ULPV-2011-10.3/33	346	10.5	11.78
S-ULPV-2011-10.4/33	356	10.81	11.94
S-ULPV-2011-10.5/33	366	11.11	12.1
S-ULPV-2011-10.6/33	376	11.41	12.26
S-ULPV-2011-10.7/33	386	11.71	12.42
S-ULPV-2011-10.8/33	396	12.02	12.58
S-ULPV-2011-10.9/33	406	12.32	12.74
S-ULPV-2011-10.10/33	416	12.62	12.9
最大重量约：189 kg
