S-WPV 钢弹簧减震器 S-WPV-4020.../24

S-WPV 钢弹簧减震器 S-WPV-4020.../24的概况 -

S-WPV弹簧隔振器用于技术应用中的隔振。它们安装在振动源和子结构之间，以减少振动。由振动源和弹簧隔振器组成的系统以其固有频率为特征。使用足够的弹簧隔振器可实现最佳隔振。

弹簧隔振器由带有附加粘滞阻尼器的弹簧组成。其主要应用领域在工厂工程中，用于隔离机器和减少共振振动。弹簧隔振器系统由以下主要部件组成：壳体和螺旋螺旋钢压缩弹簧以及附加的粘滞阻尼器。
S-WPV 钢弹簧减震器 S-WPV-4020.../24的优势 +

标准防腐
部件接受以下标准表面处理。可单独商定替代防腐措施。

外壳：
符合 ISO 12944 的表面处理 C3 介质
根据 EN ISO 12944-4 SA 2 1/2 级进行喷砂处理
底漆富锌底漆，干膜厚度 60μm
最终涂层，干膜厚度为 60μm，颜色为 RAL 5012，浅蓝色。系统的总干膜厚度约为 120μm

弹簧：
表面处理 C4 高，符合 ISO 12944 阴极电泳浸涂，厚度 20µm
S-WPV 钢弹簧减震器 S-WPV-4020.../24的性能 +

主要部件
（1）下壳体（ S-WPV 型弹簧隔振器带粘滞阻尼器）
（2）上壳体（带 S-WPV 型弹簧隔振器的活塞）
（3）螺旋钢制压缩弹簧
（4）4 个螺栓、8 个垫圈和 8 个螺母，用于在运输、安装和调试期间锁定弹簧隔振器

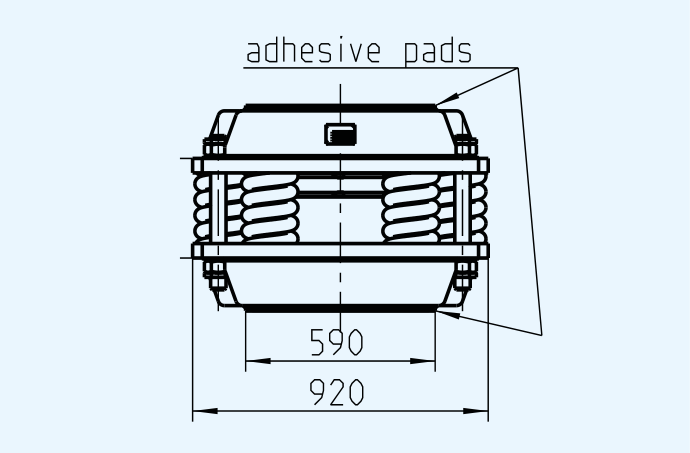

（5）顶部和底部沥青粘合垫
（6）钢垫片符合数据表

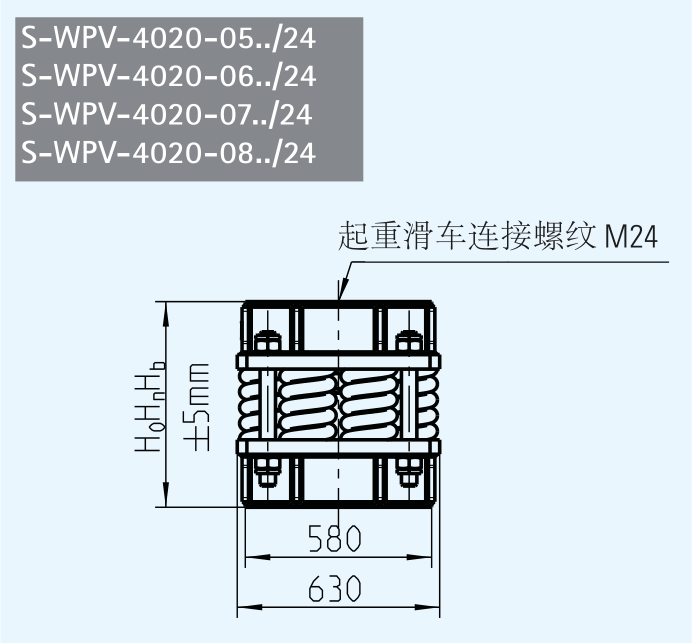

图例：

H₀: 卸载高度
H_n: 标称负载下的高度
H₀: 砌块负载下的高度

S-WPV 钢弹簧减震器 S-WPV-4020.../24(图1)
